[Paper 리뷰] VQMIVC: Quantization and Mutual Information-based Unsupervised Speech Representation Disentanglement for One-Shot Voice Conversion

VQMIVC: Quantization and Mutual Information-based Unsupervised Speech Representation Disentanglement for One-Shot Voice Conversion

---

• One-shot voice conversion은 speech representation disentanglement를 통해 효과적으로 수행될 수 있음
  - BUT, 기존 방식은 speech representation 간의 correlation을 무시하므로 content information이 leakage 될 수 있음
• VQMIVC
  • Content encoding 과정에서 vector quantization을 사용하고 training 중에 correlation metric으로써 mutual information을 도입
  • Unsupervised manner로 inter-dependency를 줄여 content/speaker/pitch representation을 disentangle 함
• 논문 (INTERSPEECH 2021) : Paper Link

---

1. Introduction

• Voice Conversion (VC)은 source speaker utterance가 target speaker와 같이 들리도록 para-linguistic factor를 modify 함
  • 특히 one-shot VC는 one target speaker utterance만 주어진 상황에서 voice conversion을 수행해야 함
    - 이때 para-linguistic factor에는 speaker identity, prosody, accent 등이 포함됨
  • 기존에는 Speech Representation Disentanglement (SRD)를 기반으로 one-shot VC를 수행함
    1. 즉, speech를 speaker와 content representation으로 decompose 한 다음, source speaker representation을 target speaker로 변환하는 방식
    2. BUT, SRD degree를 결정하는 것이 어렵고, correlation constraint가 없기 때문에 content information이 speaker information으로 leakage 된다는 한계가 있음

-> 그래서 information leakage를 방지한 one-shot VC system인 VQMIVC를 제안



• VQMIVC
  • Vector Quantization (VQ)과 Mutual Information (MI)를 활용하여 one-shot VC를 수행
    - MI는 서로 다른 representation 간의 dependency를 반영하여 unsupervised manner로 SRD를 달성할 수 있도록 함
  • 구체적으로 utterance를 content/speaker/pitch의 3가지 factor로 decompose 하고, 다음의 4가지 component로 구성된 architecture를 활용
    1. Content Encoder : acoustic feature에서 frame-level content representation을 추출하기 위해 Vector Quantization with Constrastive Predictive Coding (VQCPC)를 도입
    2. Speaker Encoder : acoustic feature로부터 single fixed-dimensional vector를 speaker representation으로 생성
    3. Pitch Extractor : pitch representation을 위해 utterance-level에서 normalized fundamental frequency $F_0$를 계산
    4. Decoder : content/speaker/pitch representation을 acoustic feature에 mapping 하는 역할
  • Training 과정에서 VQMIVC는 VQCPC, reconstruction loss, MI loss를 최소화하는 것으로 최적화됨


< Overall of VQMIVC >

• Vector quantization과 Mutual information을 활용하여 효과적인 disentanglement를 수행
• 결과적으로 기존보다 뛰어난 conversion 성능을 달성

2. Method

• VQMIVC는 content encoder, speaker encoder, pitch extractor, decoder로 구성됨
  • Content encoder, speaker encoder, pitch extractor는 각각 input speech로부터 content/speaker/pitch representation을 추출함
  • Decoder는 추출된 해당 representation을 acoustic feature로 mapping 함
  • $K$ utterance가 있다고 하면, 논문에서는 mel-spectrogram을 acoustic feature로 사용하고 각 utterance에서 $T$ frame을 randomly select 하여 training에 사용함
    - 그러면 $k$-th mel-spectrogram은 ${\mathbf{X}}_k=\{{\mathbf{x}}_{k,l},{\mathbf{x}}_{k,2},...,{\mathbf{x}}_{k,T}\}$와 같이 얻어짐

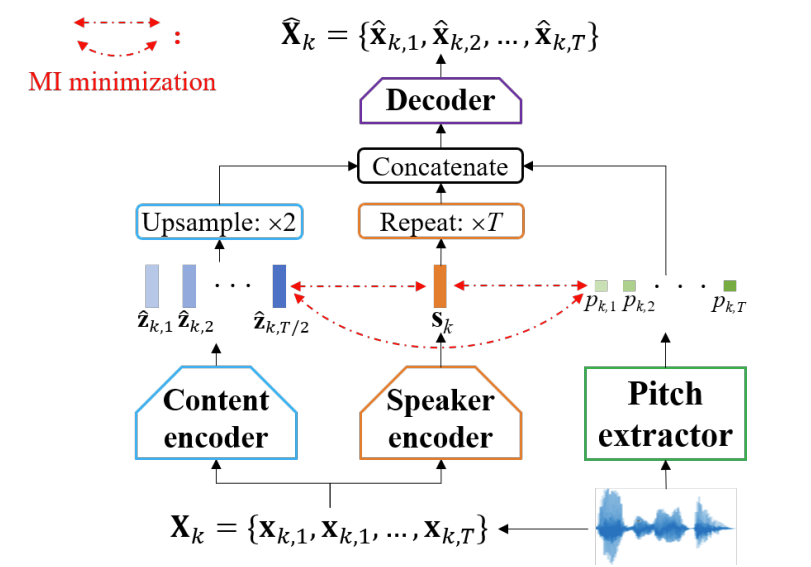

Overall of VQMIVC

- Architecture of the VQMIVC System

• Content Encoder
  • Content encoder ${\theta }_c$는 VQCPC를 사용하여 ${\mathbf{X}}_k$에서 linguistic content information을 추출함
  • 구조적으로는 ${\mathbf{X}}_k\to {\mathbf{Z}}_k$에 대한 $h$-net, ${\hat{\mathbf{Z}}}_k\to {\mathbb{R}}_k$에 대한 $g$-net, ${\mathbf{Z}}_k\to {\hat{\mathbf{Z}}}_k$에 대한 VQ operation $q$로 구성됨
    1. 먼저 $h$-net은 ${\mathbf{X}}_k$를 사용하여 dense feature sequence ${\mathbf{Z}}_k=\{{\mathbf{z}}_{k,1},{\mathbf{z}}_{k,2},...,{\mathbf{z}}_{k,T/2}\}$를 얻음
       - 여기서 length는 $T$에서 $T/2$로 reduce 됨
    2. 이후 quantizer $q$는 ${\mathbf{Z}}_k$를 trainable codebook $B$를 통해 ${\hat{\mathbf{Z}}}_k=\{{\hat{\mathbf{z}}}_{k,1},{\hat{\mathbf{z}}}_{k,2},...,{\hat{\mathbf{z}}}_{k,T/2}\}$로 discretize 함
       - ${\hat{\mathbf{z}}}_{k,t}\in B$ : ${\mathbf{z}}_{k,t}$에 가장 가까운 vector
    3. 특히 VQ는 ${\mathbf{Z}}_k$에서 non-essential detail을 제거하기 위해 information bottleneck을 적용하여, ${\hat{\mathbf{Z}}}_k$가 underlying linguistic information과 relate 되도록 함
  • 그러면 content encoder ${\theta }_c$는 VQ loss를 최소화하여 training 됨:
    (Eq. 1) ${\mathcal{L}}_{VQ}=\frac{2}{KT}\sum _{k=1}^K\sum _{t=1}^{T/2}||{\mathbf{z}}_{k,t}-\text{sg}({\hat{\mathbf{z}}}_{k,t})|{|}_2^2$
    - $\text{sg}(\cdot )$ : stop-gradient operator
  • 추가적으로 ${\hat{\mathbf{Z}}}_k$가 local structure를 capture 할 수 있도록, RNN-based $g$-net을 활용해 ${\hat{\mathbf{Z}}}_k$에 대한 aggregation ${\mathbf{R}}_k=\{{\mathbf{r}}_{k,1},{\mathbf{r}}_{k,2},...,{\mathbf{r}}_{k,T/2}\}$를 얻는 Contrastive Predictive Coding (CPC)를 도입함
    1. 즉, ${\mathbf{r}}_{k,t}$가 주어지면 model은 InfoNCE loss를 최소화하여 $m$-step future의 positive sample ${\hat{\mathbf{z}}}_{k,t+m}$을 set ${\mathrm{\Omega }}_{k,t,m}$에서 추출한 negative sample과 distinguish 하도록 training 됨:
       (Eq. 2) ${\mathcal{L}}_{CPC}=\frac{1}{K{T}^{\prime }M}\sum _{k=1}^K\sum _{t=1}^{T^{\prime }}\sum _{m=1}^M\log \left[\frac{\exp ({\hat{\mathbf{z}}}_{k,t+m}^T{\mathbf{W}}_m{\mathbf{r}}_{k,t})}{\sum _{\tilde{\mathbf{z}}\in {\mathrm{\Omega }}_{k,t,m}}\exp ({\tilde{\mathbf{z}}}^T{\mathbf{W}}_m{\mathbf{r}}_{k,t})}\right]$
       - $T^{\prime }=T/2-M$이고, ${\mathbf{W}}_m$은 trainable projection matrix ($m=1,2,...,M$)
    2. (Eq. 2)의 probabilistic contrastive loss로 future sample을 예측함으로써, 여러 time step에 따른 local feature가 ${\hat{\mathbf{Z}}}_k=f({\mathbf{X}}_k;{\theta }_c)$로 encode 됨
       - 이를 통해 linguistic content를 accurately reconstruct 하는 데 사용되는 content representation을 얻을 수 있음
  • Training 과정에서 negative sample set ${\mathrm{\Omega }}_{k,t,m}$은 current utterance에서 radomly select 하여 얻어짐
• Speaker Encoder
  • Speaker encoder ${\theta }_s$는 ${\mathbf{X}}_k$를 input으로 하여 speaker representation으로 사용되는 vector ${\mathbf{s}}_k=f({\mathbf{X}}_k;{\theta }_s)$를 생성함
  • ${\mathbf{s}}_k$는 생성된 speech의 speaker identity를 control 하기 위해 global speech characteristic을 capture 함
• Pitch Extractor
  • Pitch representation은 intonation variation은 포함해야 하지만 content/speaker information은 포함하지 않아야 함
    - 따라서 waveform에서 $F_0$를 추출한 다음, 각 utterance에 대해 independent 하게 z-normalization을 수행
  • 논문에서는 ${\mathbf{p}}_k=(p_{k,1},p_{k,2},...,p_{k,T})$로써 speaker-independent 한 log-normalized $F_0$를 채택
• Decoder
  • Decoder ${\theta }_d$는 content/speaker/pitch representation을 mel-spectrogram에 mapping 함
  • 이때 linear interpolation-based upsampling ($\times 2$)와 repetition ($\times T$)이 각각 ${\hat{\mathbf{Z}}}_k,{\mathbf{s}}_k$에 적용되어 ${\mathbf{p}}_k$와 align 되고, 이를 기반으로 mel-spectrogram ${\hat{\mathbf{X}}}_k=\{{\hat{\mathbf{x}}}_{k,1},{\hat{\mathbf{x}}}_{k,2},...,{\hat{\mathbf{x}}}_{k,T}\}$를 생성함
  • Decoder는 reconstruction loss를 최소화하여 content/speaker encoder와 jointly train 됨:
    (Eq. 3) ${\mathcal{L}}_{REC}=\frac{1}{KT}\sum _{k=1}^K\sum _{l=1}^T[||{\hat{\mathbf{x}}}_t-{\mathbf{x}}_t|{|}_1+||{\hat{\mathbf{x}}}_t-{\mathbf{x}}_t|{|}_2]$

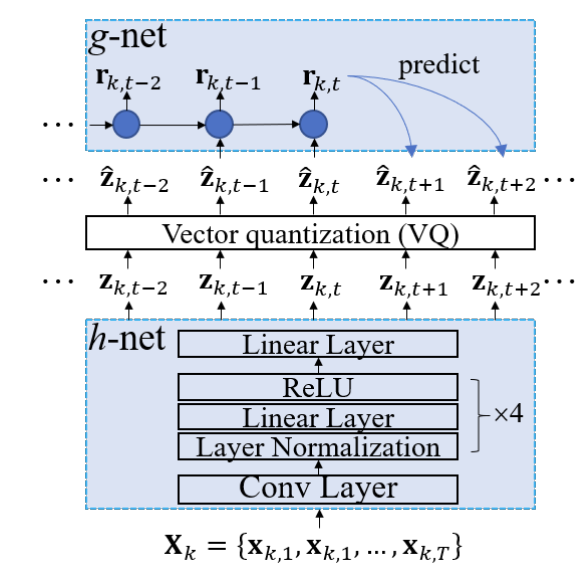

VQCPC-based Content Encoder

- MI Minimization Integrated into VQMIVC Training

• Random variable $\mathbf{u},\mathbf{v}$가 주어졌을 때, MI는 joint, marginal distribution 간의 Kullback-Leibler (KL) divergence $\mathbf{I}(\mathbf{u},\mathbf{v})=D_{KL}(P(\mathbf{u},\mathbf{v});P(\mathbf{u})P(\mathbf{v}))$와 같음
  • 여기서 vCLUB을 통해 MI의 upper bound를 계산하면:
    (Eq. 4) $\mathbf{I}(\mathbf{u},\mathbf{v})={\mathbb{E}}_{P(\mathbf{u},\mathbf{v})}[\log Q_{{\theta }_{\mathbf{u},\mathbf{v}}}(\mathbf{u}|\mathbf{v})]-{\mathbb{E}}_{P(\mathbf{u})}{\mathbb{E}}_{P(\mathbf{v})}[\log Q_{{\theta }_{\mathbf{u},\mathbf{v}}}(\mathbf{u}|\mathbf{v})]$
    - $\mathbf{u},\mathbf{v}\in \{\hat{\mathbf{Z}},\mathbf{s},\mathbf{p}\}$이고,  $\hat{\mathbf{Z}},\mathbf{s},\mathbf{p}$는 각각 content, speaker, pitch representation
    - $Q_{{\theta }_{\mathbf{u},\mathbf{v}}}(\mathbf{u}|\mathbf{v})$ : $\mathbf{v}$가 주어졌을 때 network ${\theta }_{\mathbf{u},\mathbf{v}}$로 parameterize 된 $\mathbf{u}$에 대한 ground-truth posterior의 variational approximation
  • 그러면 서로 다른 speech representation 간 vCLUB에 대한 unbiased estimation은:
    (Eq. 5) $\hat{\mathbf{I}}(\hat{\mathbf{Z}},\mathbf{s})=\frac{2}{K^{2}T}\sum _{k=1}^K\sum _{l=1}^K\sum _{t=1}^{T/2}[\log Q_{{\theta }_{\hat{\mathbf{Z}},\mathbf{s}}}({\hat{\mathbf{z}}}_{k,t}|{\mathbf{s}}_k)-\log Q_{{\theta }_{\hat{\mathbf{Z}},\mathbf{s}}}({\hat{\mathbf{z}}}_{l,t}|{\mathbf{s}}_k)]$
    (Eq. 6) $\hat{\mathbf{I}}(\mathbf{p},\mathbf{s})=\frac{2}{K^{2}T}\sum _{k=1}^K\sum _{l=1}^K\sum _{t=1}^{T/2}[\log Q_{{\theta }_{\mathbf{p},\mathbf{s}}}({\mathbf{p}}_{k,t}|{\mathbf{s}}_k)-\log Q_{{\theta }_{\mathbf{p},\mathbf{s}}}({\mathbf{p}}_{l,t}|{\mathbf{s}}_k)]$
    (Eq. 7) $\hat{\mathbf{I}}(\hat{\mathbf{Z}},\mathbf{p})=\frac{2}{K^{2}T}\sum _{k=1}^K\sum _{l=1}^K\sum _{t=1}^{T/2}[\log Q_{{\theta }_{\hat{\mathbf{Z}},\mathbf{p}}}({\hat{\mathbf{z}}}_{k,t}|{\hat{\mathbf{p}}}_{k,t})-\log Q_{{\theta }_{\hat{\mathbf{Z}},\mathbf{p}}}({\hat{\mathbf{z}}}_{l,t}|{\hat{\mathbf{p}}}_{k,t})]$
    - ${\hat{\mathbf{p}}}_{k,t}=({\mathbf{p}}_{k,2t-1}+{\mathbf{p}}_{k,2t})/2$
    - 적절한 variational approximation을 사용하면 (Eq. 4)는 reliable MI upper bound를 제공할 수 있음
  • 결과적으로 (Eq. 5), (Eq. 6), (Eq. 7)을 최소화하면 서로 다른 speech representation 간의 correlation을 감소시킬 수 있고, 이때 total MI loss는:
    (Eq. 8) ${\mathcal{L}}_{MI}=\hat{\mathbf{I}}(\hat{\mathbf{Z}},\mathbf{s})+\hat{\mathbf{I}}(\hat{\mathbf{Z}},\mathbf{p})+\hat{\mathbf{I}}(\mathbf{p},\mathbf{s})$
  • Training 중에 variational approximation network와 VC network는 교대로 최적화됨
    1. 여기서 variational approximation network는 log-likelihood를 최대화하도록 training 됨:
       (Eq. 9) ${\mathcal{L}}_{\mathbf{u},\mathbf{v}}=\log Q_{{\theta }_{\mathbf{u},\mathbf{v}}}(\mathbf{u}|\mathbf{v}),\mathbf{u},\mathbf{v}\in \{\hat{\mathbf{Z}},\mathbf{s},\mathbf{p}\}$

    2. VC network는 다음의 VC loss를 최소화함:
       (Eq. 10) ${\mathcal{L}}_{VC}={\mathcal{L}}_{VQ}+{\mathcal{L}}_{CPC}+{\mathcal{L}}_{REC}+{\lambda }_{MI}{\mathcal{L}}_{MI}$
       - ${\lambda }_{MI}$ : MI loss가 disentanglement를 enhance 하는데 대한 constant weight

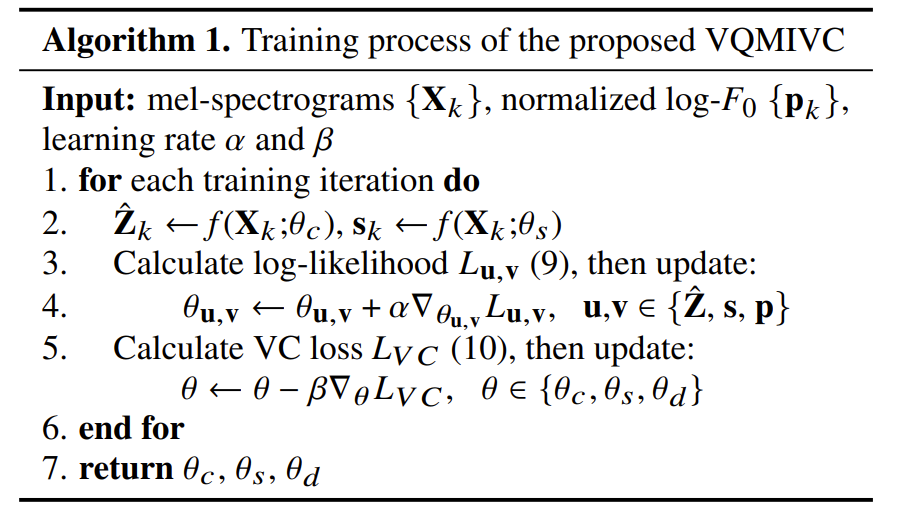

  • 결과적으로 VQMIVC는 아래의 [Algorithm. 1]을 통해 training 됨
    - Training 과정에서 text transcription이나 speaker label이 사용되지 않으므로 fully-unsupervised manner로 동작 가능

VQMIVC Training Process

- One-Shot VC

• Conversion 과정에서 content, pitch representation은 source speaker utterance ${\mathbf{X}}_{src}$에서 ${\hat{\mathbf{Z}}}_{src}=f({\mathbf{X}}_{src};{\theta }_c),{\mathbf{p}}_{src}$로 각각 추출됨
  • 이후 speaker representation은 one target speaker utterance ${\mathbf{X}}_{tgt}$에서 ${\mathbf{s}}_{tgt}=f({\mathbf{X}}_{tgt};{\theta }_s)$로 추출됨
  • 이를 기반으로 decoder는 $f({\hat{\mathbf{Z}}}_{src},{\mathbf{s}}_{tgt},{\mathbf{p}}_{src};{\theta }_d)$를 통해 converted mel-spectrogram을 생성함

3. Experiments

- Settings

• Dataset : VCTK
• Comparisons : AutoVC, AdaIN-VC, VQVC+

- Results

• Speech Representation Disentanglement Performance
  • (Eq. 10)의 VC loss에서 ${\lambda }_{MI}$는 SRD를 위한 MI capacity를 결정함
    - 따라서 ${\lambda }_{MI}$에 따른 vCLUB를 계산해 서로 다른 speech representation 간의 disentanglement를 비교
  • 결과적으로 ${\lambda }_{MI}$가 증가하면 MI가 감소하여 speech representation 간의 correlation이 감소됨

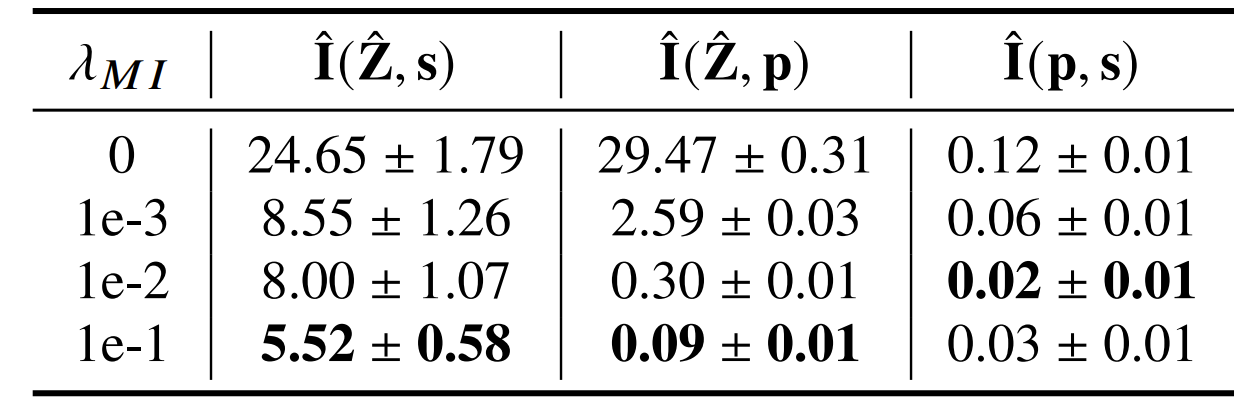

Content, Speaker, Pitch Representation 간의 MI 비교

• ASR system에 대해 MI가 사용되지 않은 (${\lambda }_{MI}=0$) 경우, 생성된 speech는 높은 ${\mathrm{\Delta }}_C,{\mathrm{\Delta }}_W$ 값을 가짐
  • 즉, undesired content representation으로 인해 contaminate 될 수 있음
  • 한편으로 MI를 사용 (${\lambda }_{MI}>0$)하면, ${\mathrm{\Delta }}_C,{\mathrm{\Delta }}_W$를 크게 낮출 수 있음
    - ${\lambda }_{MI}$가 증가함에 따라 speaker representation으로의 content information leakage를 방지 가능

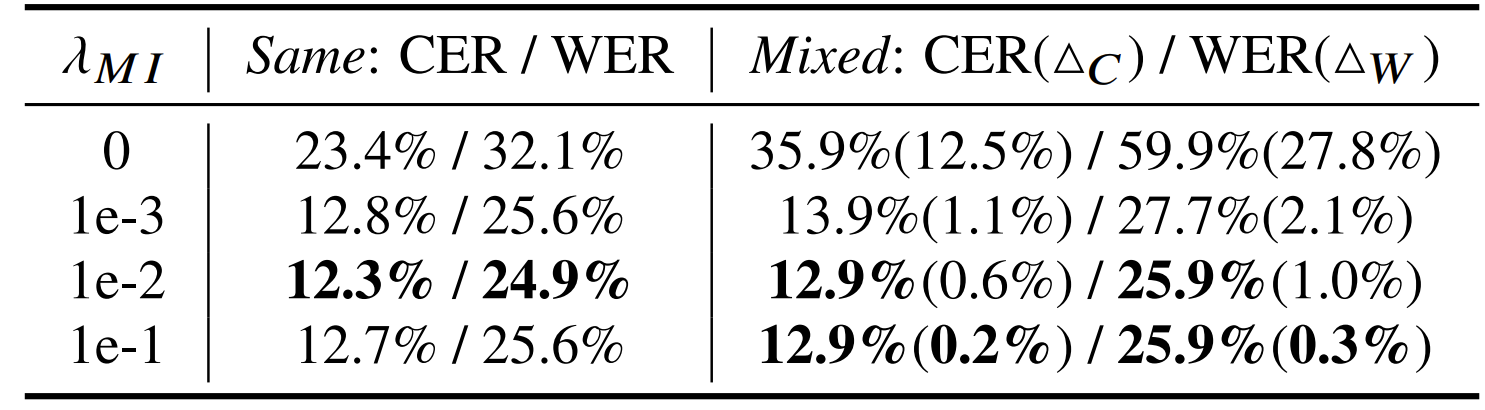

${\lambda }_{MI}$에 따른 CER/WER 비교

• 추가적으로 $\hat{\mathbf{Z}},\mathbf{s}$를 input으로 하는 speaker classifier와 $\hat{\mathbf{Z}}$를 input으로 $\mathbf{p}$를 추론하는 predictor를 비교하면
  • ${\lambda }_{MI}$가 증가하면 $\hat{\mathbf{Z}}$에 더 적은 speaker, pitch information이 포함됨
  • 특히 ${\lambda }_{MI}$가 클수록 $\mathbf{s}$는 speaker information을 lose 함

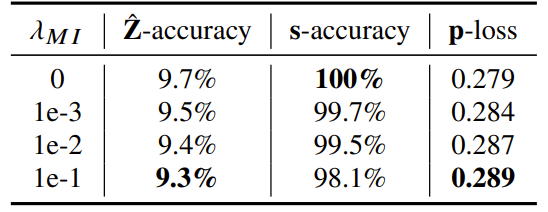

Speaker Classifier, Pitch predictor에 대한 영향

• Content Preservation and $F_0$ Variation Consistency
  • Pearson Correlation Coefficient (PCC) 측면에서 $F_0$ variation을 비교해 보면, VQMIVC가 높은 PCC를 보임

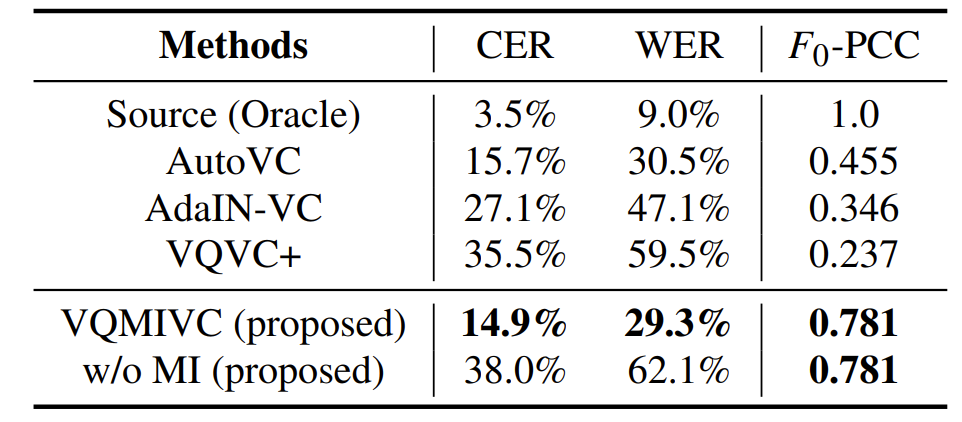

PCC 비교

• Speech Naturalness and Speaker Similarity
  • MOS 측면에서도 VQMIVC가 가장 우수한 naturalness와 similarity를 달성함

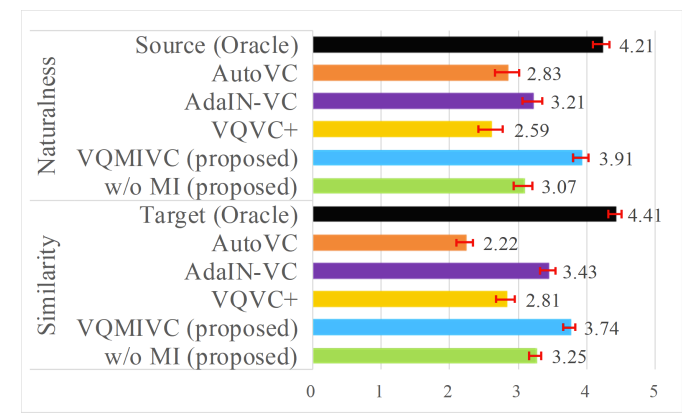

MOS 비교
