[Paper 리뷰] TriniTTS: Pitch-Controllable End-to-End TTS without External Aligner

TriniTTS: Pitch-Controllable End-to-End TTS without External Aligner

---

• End-to-End architecture, prosody control, on-the-fly duration alignment를 모두 만족하는 text-to-speech 모델이 필요함
  - 대부분 two-stage pipeline에 의존적이고 controllability가 부족하기 때문
• TriniTTS
  • External aligner 없이 pitch control이 가능한 end-to-end text-to-speech 모델
  • Alignment search, pitch estimation, waveform generation을 동시에 수행하여 음성의 data 분포를 나타내는 latent vector를 학습
• 논문 (INTERSPEECH 2022) : Paper Link

---

1. Introduction

• Neural Text-to-Speech (TTS)는 일반적으로 two-stage 방식으로 동작함
  • Mel-spectrogram을 생성하는 acoustic model과 mel-spectrogram에서 waveform sample을 합성하는 vocoder로 이루어진 구조
    - 이러한 two-stage pipeline은 두 모델이 ground-truth mel-spectrogram을 사용하여 개별적으로 training 되어야 하므로 비효율적임
    - 따라서 training과 추론의 input data 분포가 서로 mismatch 되므로 합성 품질이 저하됨
  • 따라서 two-stage pipeline의 단점을 해결하기 위해 end-to-end 방식의 모델이 필요함
    - End-to-End training은 single 모델을 지원하고, 특정한 intermediate acoustic feature learning에 국한되지 않으므로 모델은 더 강력한 latent feature를 학습할 수 있음
    - 대표적으로 VITS는 conditional variational autoencoder를 기반으로 하는 end-to-end architecture를 통해 TTS 성능을 크게 개선했음
  • BUT, 일반적으로 end-to-end 모델은 latent vector가 stochastic하게 sampling 되므로 rhythm과 pitch를 control 할 수 없다는 한계점이 있음

-> 그래서 pitch-controllable end-to-end TTS 모델인 TriniTTS를 제안



• TriniTTS
  • Deterministic/controllable prosody 모델링을 지원하고, end-to-end 방식으로 동작하고, external aligner를 사용하지 않는 TTS 모델
    - 이를 통해 pitch-controllability와 two-stage pipeline의 비효율성을 해결
  • 결과적으로 안정적인 합성 품질을 달성하면서 빠른 추론 속도를 달성함

< Overall of TriniTTS >

• External aligner 없이 pitch control이 가능한 end-to-end TTS 모델
• Alignment search, pitch estimation, waveform generation을 동시에 수행하여 음성의 data 분포를 나타내는 latent vector를 학습

2. Model Description

• TriniTTS는 text encoder, post encoder, decoder, pitch control, alignment search로 구성됨
  • 전체적으로 TriniTTS는 VITS와 비슷하게 end-to-end 방식으로 동작하지만, 몇가지 차이점이 존재
    - 서로 다른 alignment search algorithm을 사용
    - TriniTTS에는 pitch-related module이 존재
    - Sampling 시 VITS는 conditional variational autoencoder를 따르지만, TriniTTS는 straight forward deterministic process를 활용
  • TriniTTS의 post encoder, decoder의 discriminator, alignment search module은 training 시에만 사용되고 추론 시에는 사용되지 않음
  • Multi-speaker 환경에서 speaker embedding은 pitch predictor, duration predictor, alignment search module의 query/key encoder, post encoder, decoder의 input으로 추가적으로 제공됨

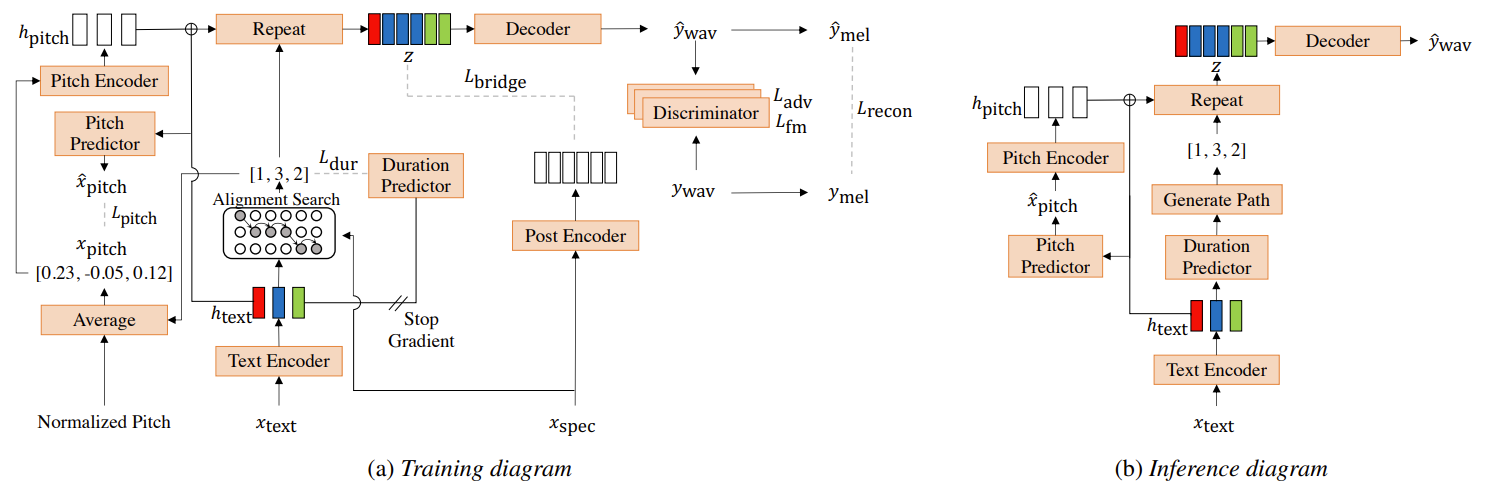

TriniTTS의 Training, Inference

- Text Encoder

• Pre-processed text token sequence는 embedding lookup table의 embedding에 개별적으로 mapping 됨
  • Embedding sequence는 text hidden state $h_{text}$를 학습하기 위해 transformer-based text encoder에 insert 됨

- Post Encoder

• Post Encoder는 VITS의 post encoder를 따름
  • Non-causal WaveNet residual block을 사용하여 주어진 spectrogram의 latent representation을 capture 하는 역할
    1. 이때 TriniTTS는 post encoder에 대한 input으로 spectrogram $x_{spec}$을 사용하고,
    2. Bridge loss를 사용하여 prior encoder part의 intermediate representation만 guide 함
  • Bridge loss는 posterior data 분포의 latent vector와 $x_{text}$를 input으로 제공하는 prior encoder part에 의해 생성된 intermediate representation 간의 $L1$ loss로 정의됨:
    (Eq. 1) ${\mathcal{L}}_{bridge}=||PostEnc(x_{spec})-PriorEnc(x_{text})|{|}_1$
    - $PostEnc(\cdot )$ : Post encoder, $PriorEnc(\cdot )$ : intermediate representation $z$를 생성하는 전체 module

- Decoder

• HiFi-GAN을 decoder로 채택하여 intermediate representation $z$를 waveform ${\hat{y}}_{wav}$로 변환
  • 구조적으로 decoder의
    1. Generator $G$는 adversarial training을 사용하여 ground-truth waveform과 유사한 waveform을 생성하는 것을 목표로 함
    2. Discriminator $D$는 multi-scale discriminator, multi-period discriminator를 채택함
  • Generator와 discriminator에 대한 adversarial loss ${\mathcal{L}}_{adv}(G),{\mathcal{L}}_{adv}(D)$는:
    (Eq. 2) ${\mathcal{L}}_{adv}(G)=\mathbb{E}[(1-D(G(z)){)}^2]$
    (Eq. 3) ${\mathcal{L}}_{adv}(D)={\mathbb{E}}_{(y_{wav},z)}[(1-D(y_{wav}){)}^2+D(G(z){)}^2]$

  • Decoder는 adversarial loss ${\mathcal{L}}_{adv}$ 외에도 feature matching loss ${\mathcal{L}}_{fm}$과 reconstruction loss ${\mathcal{L}}_{recon}$을 사용하여 학습됨
    1. 이때 feature matching loss ${\mathcal{L}}_{fm}$은:
       (Eq. 4) ${\mathcal{L}}_{fm}(G)={\mathbb{E}}_{(y_{wav},z)}[\sum _{l=1}^T\frac{1}{N_l}||D^l(y_{wav})-D^l(G(z))|{|}_1]$
       - $T$ : discriminator $D$에 사용된 layer 수, $D^l$ : discriminator $D$의 각 layer의 feature map
       - $y_{wav}$와 $G(z)$의 feature map을 비교하고, 이를 feature map 수 $N$으로 normalize 하여 ${\mathcal{L}}_{fm}$을 계산함
    2. 생성된 waveform ${\hat{y}}_{wav}$와 target waveform $y_{wav}$는, 아래의 reconstruction loss ${\mathcal{L}}_{recon}$을 계산하기 위해 각각 mel-spectrogram ${\hat{y}}_{mel},y_{mel}$로 변환됨:
       (Eq. 5) ${\mathcal{L}}_{recon}=||{\hat{y}}_{mel}-y_{mel}|{|}_1$

- Pitch Control

• 생성된 음성의 pitch를 각 token 단위로 adjust 하는 것으로 pitch control을 정의함
  • 여기서 변경되는 pitch value의 양은 tuned pitch control parameter의 deviation에 비례해야 함
  • 이를 통해 pitch predictor와 pitch encoder module을 serializing 할 수 있음
    1. 먼저 pitch predictor는 개별 token에 assign 된 normalized pitch value ${\hat{x}}_{pitch}$를 예측함
    2. Pitch encoder module은 float pitch value의 sequence를 기반으로 각 token에 대해 pitch hidden state $h_{pitch}$를 생성함
    3. 이후 text hidden state $h_{text}$와 pitch hidden state $h_{pitch}$를 합하여 intermediate representation을 생성
    4. 그리고 intermediate representation에서 text와 pitch data의 joint 분포를 학습
  • 추론 시에는 pitch control parameter를 통해 각 token의 예측 pitch value를 adjust 하여 text hidden state $h_{text}$에 추가된 pitch hidden state $h_{pitch}$를 manipulate 함
  • 구조적으로는 FastPitch와 동일하게 pitch predictor와 pitch encoder를 구성함
    - 이때 pitch 추정을 위해 spectrogram frame에 대한 ground-truth pitch value가 필요함
    - 따라서 pyin algorithm을 사용하여, yin algorithm을 통해 pre-calculate 된 candidate 중에서 Viterbi decoding을 통해 probabilistic result를 select 함으로써 각 waveform의 pitch value를 추출함
  • 이때 pitch predictor에 target으로 제공하는 각 token의 duration에 대한 ground-truth pitch $x_{pitch}$의 평균을 계산하기 위해 alignment search를 통해 얻어진 optimal alignment를 사용함
    - 여기서 pitch loss ${\mathcal{L}}_{pitch}$는:
    (Eq. 6) ${\mathcal{L}}_{pitch}=||{\hat{x}}_{pitch}-x_{pitch}|{|}_2^2$

- Alignment Search

• Alignmetn search는 주어진 spectrogram에서 text의 likelihood를 최대화하는 text token과 spectrogram frame 간의 alignment mapping을 찾는 것을 의미
  • 특히 monotonic alignment 가정 하에서, 각 text token과 spectrogram frame 간의 joint likelihood를 최대화하는 optimal alignment를 찾는 것을 목표로 함
    - 이를 위해 TriniTTS는 query를 위한 neural network와 key encoding을 포함하는 duration search algorithm을 채택
  • Alignment search module은
    1. Text hidden state $h_{text}$를 input으로 사용하는 query encoder ${\mathrm{\Phi }}_{query}$와 spectrogram $x_{spec}$을 input으로 하는 key encoder ${\mathrm{\Phi }}_{key}$로 구성됨
    2. Query/Key encoder는 alignment map searching을 위해 각각 hidden vector ${\varphi }_{query},{\varphi }_{key}$를 생성
       - 여기서 soft alignment map $A_{soft}$는 query vector ${\varphi }_{query}$와 key vector ${\varphi }_{key}$간의 learned pairwise affinity를 기반으로 함
    3. 이후 monotonic alignment constraint 하에서, 가능한 모든 alignment candidate가 soft alignment map에서 추출되어 가장 likely 한 path를 탐색
       - Forward-sum algorithm은 가능한 candidate에 대한 CTC loss를 사용하여 loss를 계산하기 위해 사용됨
  • 결과적으로 duration predictor는 text hidden state $h_{text}$를 input으로, 추출된 optimal alignment를 target으로 하여 각 token의 duration을 추정하는 방법을 학습함

3. Experiments

- Settings

• Dataset : LJSpeech, VCTK
• Comparisons : FastPitch, Glow-TTS, VITS

- Results

• Single Speaker
  • Fundamental frequency $F0$ 측면에서 single speaker에 대한 합성 품질을 비교해 보면, TriniTTS는 FastPitch 보다 더 높은 표준편차 범위를 보임
  • 즉, TriniTTS는 더 다양한 pitch 범위로 합성이 가능하다는 것을 의미

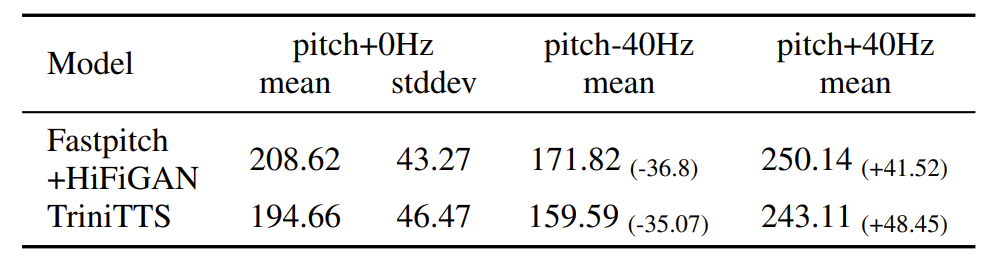

Pitch Shifting에 따른 Pitch 값의 통계량 비교

• MOS를 통한 합성 품질 비교에서도, TriniTTS는 기존 모델들과 비교할만한 성능을 보임
  - 특히 pitch control이 반영되는 경우, TriniTTS는 가장 높은 MOS 품질을 보임

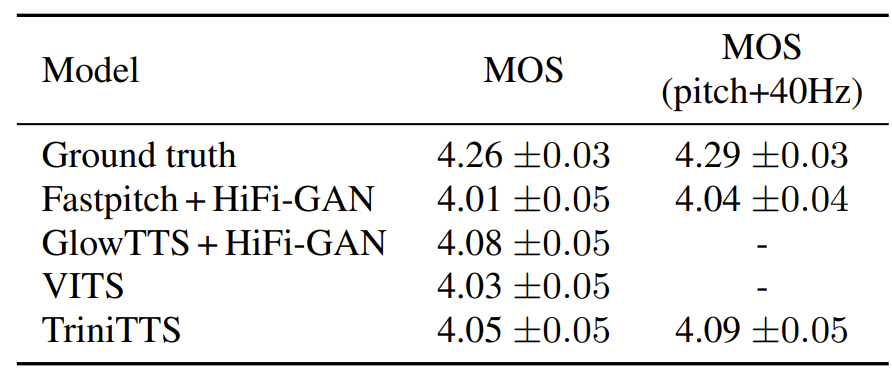

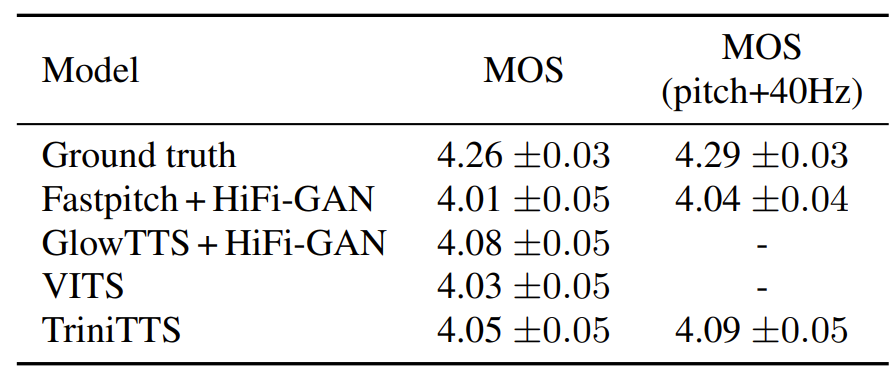

LJSpeech에 대한 합성 품질 비교

• Multi Speaker
  • VCTK dataset을 통해 multi-speaker 환경에서의 합성 품질을 비교해보면
  • 마찬가지로 TriniTTS는 기존 모델들과 비교할만한 성능을 보임
    - 특히 pitch shift의 경우 TriniTTS는 더 우수한 성능을 달성

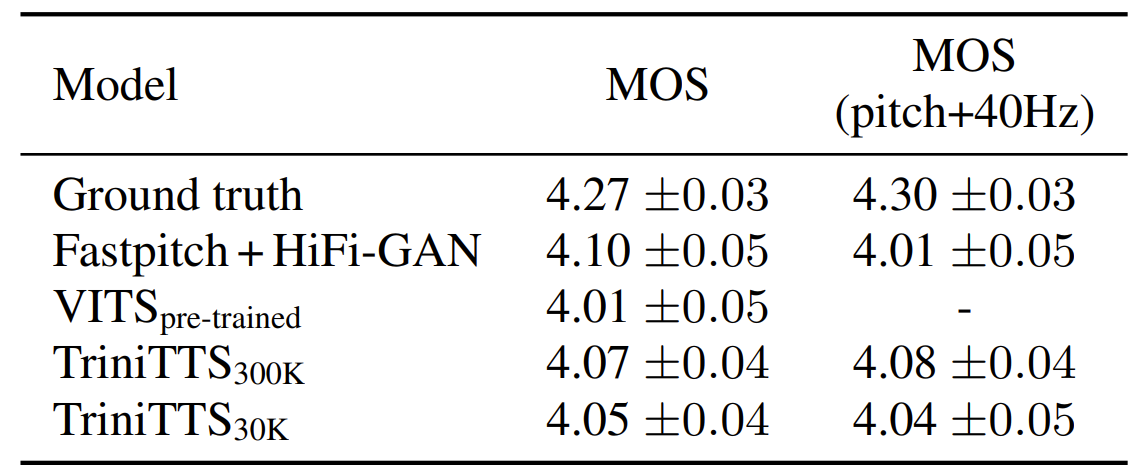

VCTK에 대한 합성 품질 비교

• Inference Speed
  • 추론 속도 측면에서 TriniTTS는 CPU, GPU 환경 모두에서 VITS 보다 빠른 속도를 보임
  • Parameter 수 측면에서도 TriniTTS는 VITS 보다 효율적임

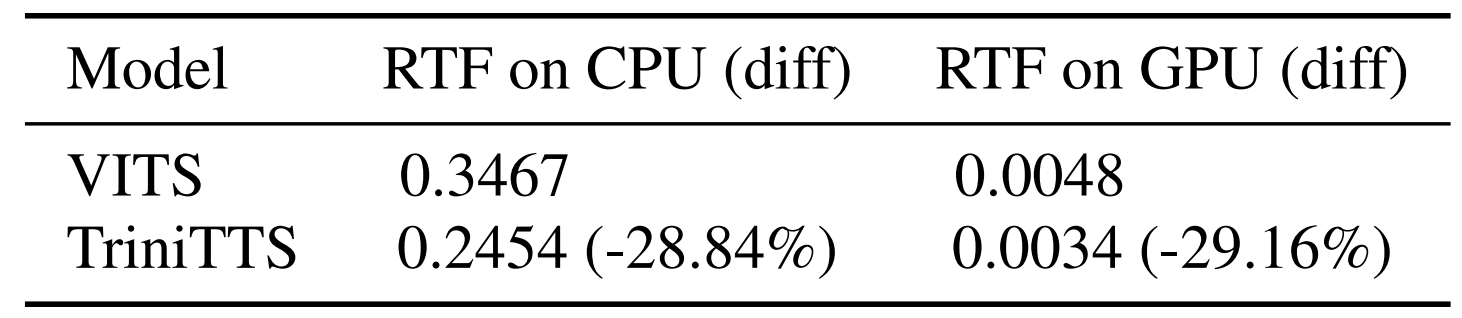

추론 속도 비교

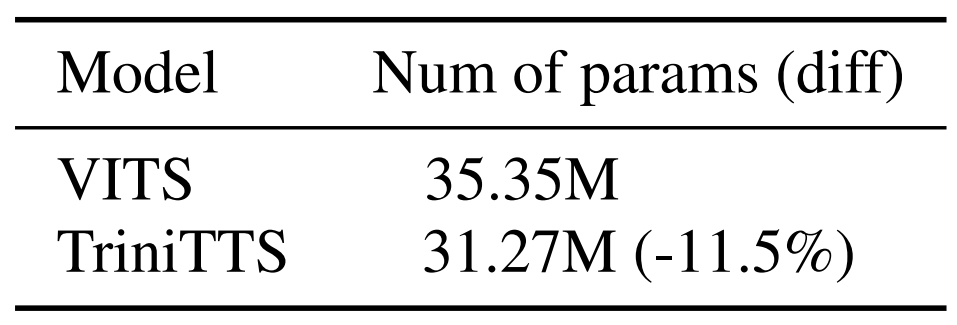

Parameter 수 비교
