[Paper 리뷰] SpecGrad: Diffusion Probabilistic Model based Neural Vocoder with Adaptive Noise Spectral Shaping

SpecGrad: Diffusion Probabilistic Model based Neural Vocoder with Adaptive Noise Spectral Shaping

---

• Denoising Diffusion Probabilistic Model을 사용하는 neural vocoder는 주어진 acoustic feature에 대한 diffusion noise 분포를 조절함
• SpecGrad
  • Time-varying spectral envelope가 conditioning log mel-spectrogram에 가까워지도록 diffusion noise를 조절하는 neural vocoder
  • Time-varying filter를 통한 high-frequency band에서의 품질 상승
• 논문 (INTERSPEECH 2022) : Paper Link

---

1. Introduction

• Neural vocoder는 acoustic feature가 주어졌을 때, 그에 맞는 speech waveform을 생성하는 것을 목표로 함
  • 특히 vocoder는 Text-to-Speech (TTS), Speech Enhancement의 필수 요소로써 낮은 계산 비용으로 high-fidelity의 waveform을 합성하는 것이 중요함
  • Denoising Diffusion Probabilistic Model (DDPM)은 높은 합성 품질과 제어 가능한 계산 비용으로 주목을 받고 있음
  • DDPM은 denoising process로 random signal을 speech waveform으로 반복적으로 변환하는 방식을 활용
    - BUT, DDPM은 high-fidelity의 waveform을 얻으려면 많은 반복을 필요로 함
    -> 따라서, 합성 품질을 유지하면서 반복 수를 줄이기 위해 noise schedule을 주로 활용
• PriorGrad는 acoustic model의 prior 분포를 활용하여 DDPM vocoder를 개선
  • Conditioning log mel-spectrogram을 기반으로 diffusion noise를 조절하는 방식
    - 이때 diffusion 분포는 대각 성분이 mel-spectrogram의 frame-wise energy인 대각 공분산 matrix를 사용하는 Gaussian 분포
  • 해당 분포는 대각 공분산 matrix가 time-domain에서 waveform의 power를 나타내므로,
    - 결과적으로 각 sample point에 대한 noise schedule의 scaling으로 고려할 수 있음

-> 그래서 conditioning log mel-spectrogram에 diffusion noise의 spectral envelope를 적합하는 SpecGrad를 제안



• SpecGrad
  • DDPM의 diffusion noise 생성과 cost function에서 사용되는 decomposed 공분산 matrix로부터,
  • Time-Frequency (T-F) domain에서 time-varying filtering을 적용
  • 이를 통해 diffusion noise의 spectral envelope에 대한 공분산 matrix를 설계

< Overall of SpecGrad >

• Spectral envelope가 conditioning log mel-spectrogram에 가까워지도록 diffusion noise를 조절하는 neural vocoder
• Time-varying filter를 도입하여 spectral envelope의 공분산 matrix를 설계
• 결과적으로 기존 DDPM 기반 neural vocoder 보다 우수한 합성 품질을 달성

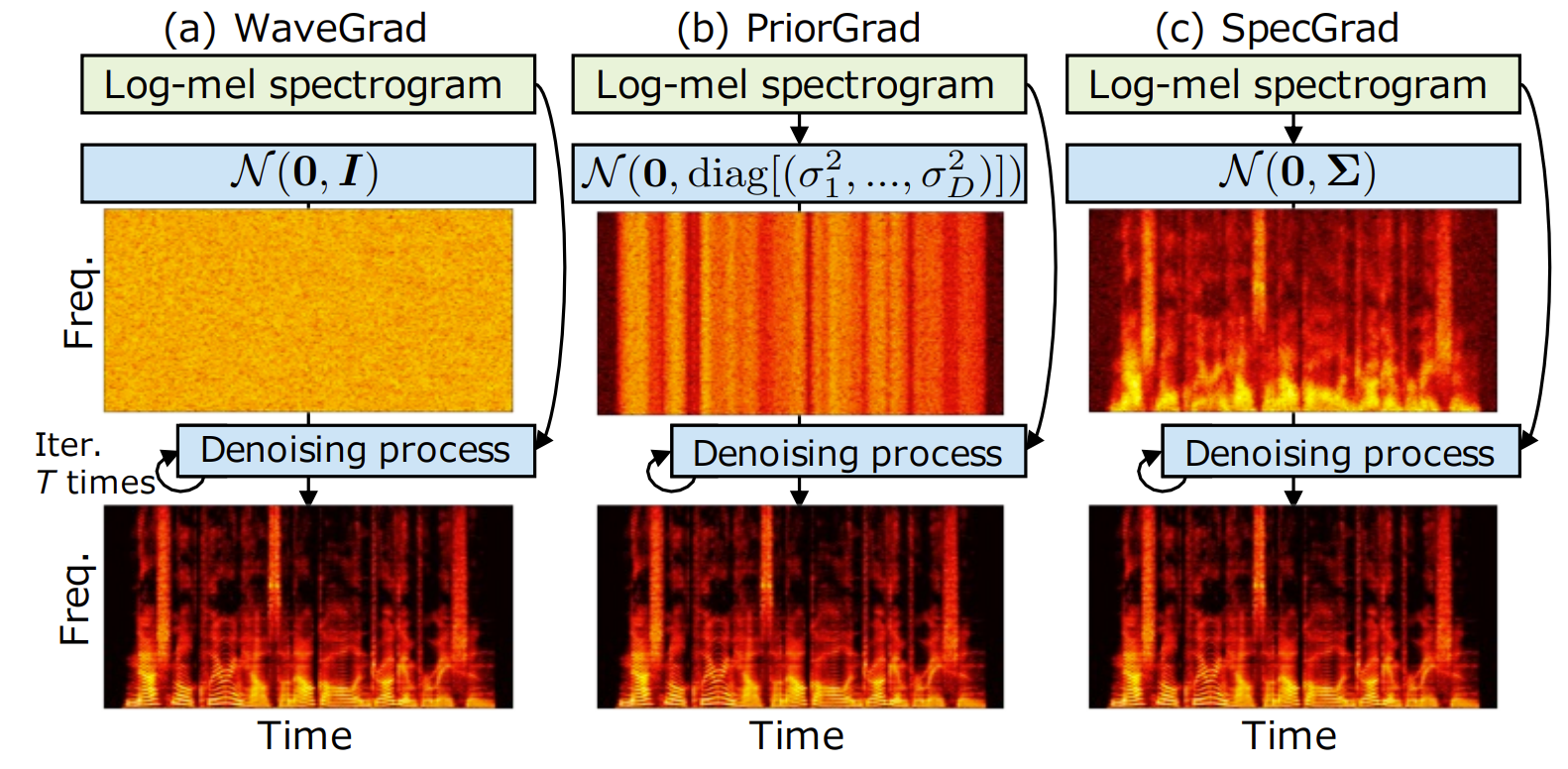

SpecGrad와 다른 DDPM-based Vocoder의 차이점

2. Conventional Methods

- DDPM-based Neural Vocoder

• $D$-point speech waveform $x_0\in {\mathbb{R}}^D$가 conditioning log mel-spectrogram $c=(c_1,...,c_K)\in {\mathbb{R}}^{FK}$로부터 생성된다고 하자
  • 이때 $c_k\in {\mathbb{R}}^F$는 $k$-th time에 대한 $F$-point log mel-spectrogram이고, $K$는 time frame의 수
    - 이때 $x_0$를 $q(x_0|c)$로 나타내는 확률 밀도 함수(PDF)를 찾는 것을 목표로 함
  • 따라서, DDPM-based neural vocoder는 $q(x_T)=\mathcal{N}(0,I)$에서 시작하여 learned Gaussian transition을 가지는 $x_t\in {\mathbb{R}}^D$ Markov chain을 활용하는 latent variable model:
    (Eq. 1) $q(x_0|c)={\int }_{{\mathbb{R}}^{DT}}q(x_T)\prod _{t=1}^{T}q(x_{t-1}|x_t,c)d{x}_1\cdots d{x}_T$
    - 이때, $q(x_{t-1}|x_t,c)$를 모델링하기 위해서, $x_0$는 $x_T$에서 $x_t$로부터 $x_{t-1}$의 recursive sampling을 통해 얻어짐
• DDPM에서 $x_{t-1}$은 $p(x_t|x_{t-1})=\mathcal{N}(\sqrt{1-{\beta }_t}{x}_{t-1},{\beta }_{t}I)$에 의해 주어지는 noise schedule $\{{\beta }_1,...,{\beta }_T\}$에 따라 Gaussian noise를 점진적으로 추가하는 diffusion process에 의해 생성됨
  • 이때, 임의의 time step $t$에서 $x_t$를 아래 식을 통해 closed form으로 sampling 가능:
    (Eq. 2) $x_t=\sqrt{{\overline{\alpha }}_t}{x}_0+\sqrt{1-\overline{{\alpha }_t}}ϵ$
    - ${\alpha }_t=1-{\beta }_t$, ${\overline{\alpha }}_t=\prod _{s=1}^t{\alpha }_s$, $ϵ\sim \mathcal{N}(0,I)$
  • 여기서 DDPM-based neural vocoder는 $x_t$에서 $ϵ$을 $ϵ={\mathcal{F}}_{\theta }(x_t,c,{\beta }_t)$로 예측하는 parameter $\theta$를 가지는 Deep Neural Network (DNN) $\mathcal{F}$를 사용
  • 만약 ${\beta }_t$가 충분히 작다면, $q(x_{t-1}|x_t,c)$는 $\mathcal{N}({\mu }_t,{\gamma }_{t}I)$로 주어지고, 이때 ${\mu }_t$는:
    (Eq. 3) ${\mu }_t=\frac{1}{\sqrt{{\alpha }_t}}(x_t-\frac{1-{\alpha }_t}{\sqrt{1-\overline{{\alpha }_t}}}{\mathcal{F}}_{\theta }(x_t,c,{\beta }_t))$
    - ${\gamma }_t=\frac{1-{\overline{\alpha }}_{t-1}}{1-{\overline{\alpha }}_t}{\beta }_t$
  • 이후 DNN $\mathcal{F}$는 Evidence Lower BOund (ELBO)를 최대화함으로써 학습될 수 있지만, 대부분의 DDPM-neural vocoder는 단순화된 loss를 사용함
    - 대표적으로 WaveGrad는 ${\ell }_1$ norm을 사용:
    (Eq. 4) ${\mathcal{L}}^{WG}=||ϵ-{\mathcal{F}}_{\theta }(x_t,c,{\beta }_t)|{|}_1$
    - $||\cdot |{|}_p$ : ${\ell }_p$ norm

- PriorGrad

• PriorGrad는 adaptive prior $\mathcal{N}(0,\mathrm{\Sigma })$를 도입한 DDPM-based neural vocoder
  • 이때 $\mathrm{\Sigma }$는 conditioning log mel-spectrogram $c$로부터 계산됨
  • PriorGrad의 특징
    1. 모든 diffusion step에 대해서 $ϵ$은 $\mathcal{N}(0,I)$로부터 sampling 됨
    2. $\mathrm{\Sigma }$에 따른 Mahalanobis distance를 loss로 사용:
       (Eq. 5) ${\mathcal{L}}^{PG}=(ϵ-{\mathcal{F}}_{\theta }(x_t,c,{\beta }_t){)}^T{\mathrm{\Sigma }}^{-1}(ϵ-{\mathcal{F}}_{\theta }(x_t,c,{\beta }_t))$
       - ${}^T$ : transpose
  • PriorGrad에서 공분산 matrix는 $\mathrm{\Sigma }=diag[({\sigma }_1^2,{\sigma }_2^2,...,{\sigma }_D^2)]$으로 나타냄
    - ${\sigma }_d^2$ : $c_k$의 normalized frame-wise energy를 interpolating 하여 계산된 $d$-th sample의 signal power
    - $diag$ : 대각 성분이 input vector인 diagonal matrix

3. Proposed Method

- SpecGrad

• PriorGrad의 성능은 공분산 matrix $\mathrm{\Sigma }$에 의해 결정됨
  • 특히 PriorGrad의 ELBO는 $\mathrm{\Sigma }$가 $x_0$의 공분산에 가까울수록 작아짐
  • 이러한 $\mathrm{\Sigma }$를 얻기 위해서는 amplitude spectrum $ϵ$을 $x_0$와 유사하게 만들어야 함
    - 따라서, SpecGrad는 spectral envelope를 $\mathrm{\Sigma }$에 통합하는 방식을 제안함
• $\mathrm{\Sigma }$는 positive semi-definite이므로, $\mathrm{\Sigma }=L{L}^T$로 decompose 될 수 있음
  • $\mathcal{N}(0,\mathrm{\Sigma })$에서 sampling은 $\widetilde{ϵ}\sim \mathcal{N}(0,I)$와 (Eq. 5)에 따라 $ϵ=L\widetilde{ϵ}$으로 표현할 수 있고, 이를 다시 쓰면:
    (Eq. 6) ${\mathcal{L}}^{SG}=||L^{-1}(ϵ-{\mathcal{F}}_{\theta }(x_t,c,{\beta }_t))|{|}_2^2$
  • 이때 SpecGrad는 낮은 계산 비용으로 high-fidelity의 waveform을 생성하는 $L\in {\mathbb{R}}^{D\times D}$을 설계하는 것을 목표로 함
  • $L$에 대해서 요구되는 property는:
    1. $ϵ(=L\widetilde{ϵ})$의 amplitude spectrum은 $x_0$에 근사해야 함
       - ELBO를 최소화하는데 필수적이기 때문
    2. $L$과 $L^{-1}$간의 곱은 계산 효율적이어야 함
       - $L$과 $L^{-1}$이 학습과정에서 반복적으로 사용되고, 첫 번째 property로 인해 training sample $x_0$에 의존적이기 때문
• 위의 요구사항을 만족하기 위해, SpecGrad는 T-F domain에 time-varying filter를 적용함
  • Window size $N$을 가지는 STFT를 $NK\times D$의 matrix $G$로 표현할 때, T-F domain에서의 time-varying filter는:
    (Eq. 7) $L=G^{+}MG$
    - $M=diag[(m_{1,1},...,m_{N,K})]\in {\mathbb{C}}^{NK\times NK}$ : filter $m_{n,k}$를 정의하는 diagonal matrix
    - $m_{n,k}\ne 0$ : $(n,k)$-th T-F bin에 곱해지는 coefficient
    - $G^{+}$ : dual window를 적용한 inverse STFT의 matrix representation
  • 이를 통해 $L$ design 문제를 filter design 문제로 recast 할 수 있음
    - 따라서 $ϵ(=L\widetilde{ϵ})$이 $x_0$의 spectral envelope에 근사하도록 $M$을 설계
    - 이때, $L^{-1}$을 $L^{-1}\approx G^{+}{M}^{-1}G$로 근사
  • $M$과 $M^{-1}$이 diagonal 하므로, $L$과 근사된 $L^{-1}$은 FFT를 사용하여 $O(KNlogN)$ 내에 연산될 수 있음
    - 이때 $K$개의 FFT를 병렬로 계산할 수 있으므로, (Eq. 7)에 대한 계산 비용은 완화될 수 있음

- Implementation

• SpecGrad는 아래의 [Alogrithm 1]과 [Algorithm 2]에 따라 학습/추론됨
  • 이때 DDPM neural vocoder와 PriorGrad의 차이는, diffusion noise sampling $G^{+}MG\widetilde{ϵ}$과 loss function (Eq. 6) 뿐 임
    - 따라서 SpecGrad는 noise schedule를 활용할 수 있고, 결과적으로 SpecGrad는 WaveGrad의 추론 속도는 거의 동일함
  • SpecGrad는 T-F domain filter $M$을 계산하기 위해, cepstrum을 통해 spectral envelope를 추정함
    1. 대응하는 power spectrogram을 계산하기 위해 mel-compression matrix에 대한 pseudo-inverse를 conditioning log mel-spcetrogram $c$에 적용
    2. $r$-th order lifter를 적용하여 각 time frame에 대한 spectral envelope를 계산
       - 이때 학습과정에서 numerical stability를 위해 0.01을 추정된 envelope에 더함
    3. $k$-th time frame에 대한 coefficient $m_{1,k},...,m_{N,k}$는 얻어진 envelope에 대한 minimum phase response로 계산
  • Filter $M$을 구성하기 위해서 다른 방법을 사용할 수도 있음
    - 다만 spectrogram을 직접 사용하는 것보다 제안된 envelope 추정을 활용하는 것이 더 만족스러운 결과를 제공함

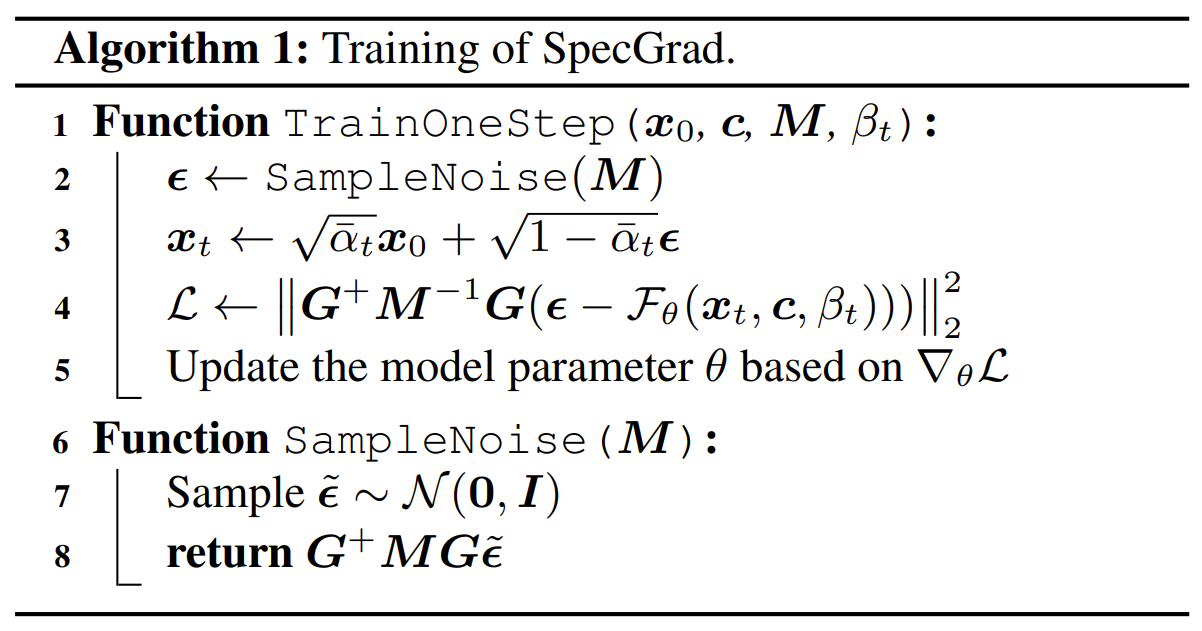

SpecGrad의 Training Algorithm

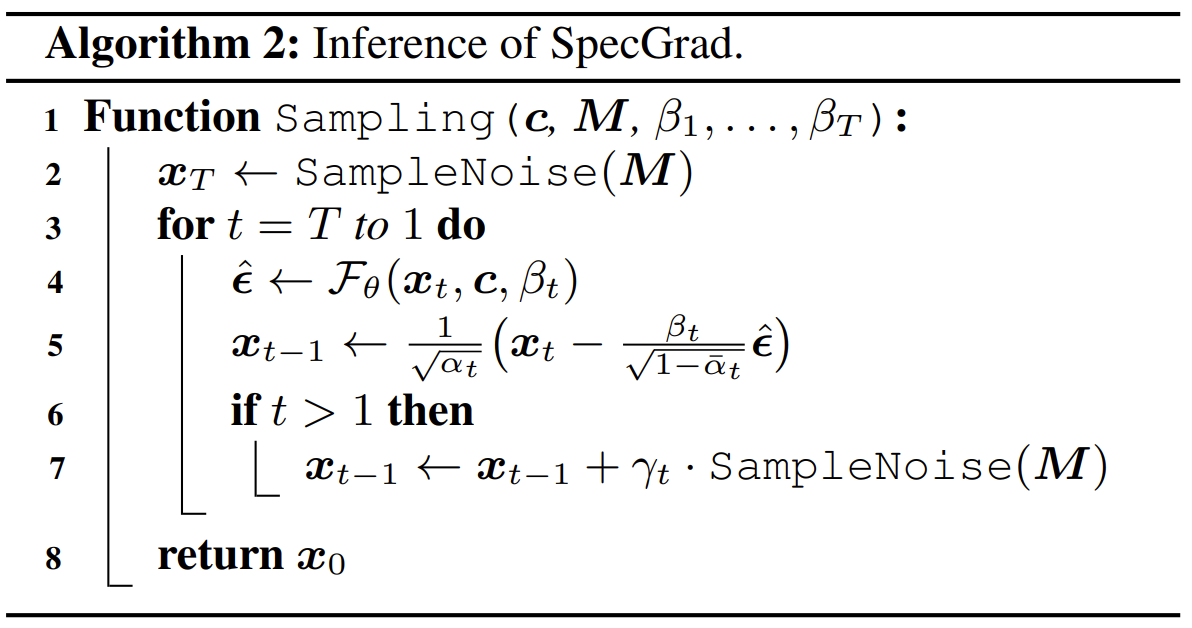

SpecGrad의 Inference Algorithm

3. Experiments

- Settings

• Dataset : Internal speech dataset
• Comparisons : WaveGrad, PriorGrad
• Inference Noise Schedule : 아래 표 참조

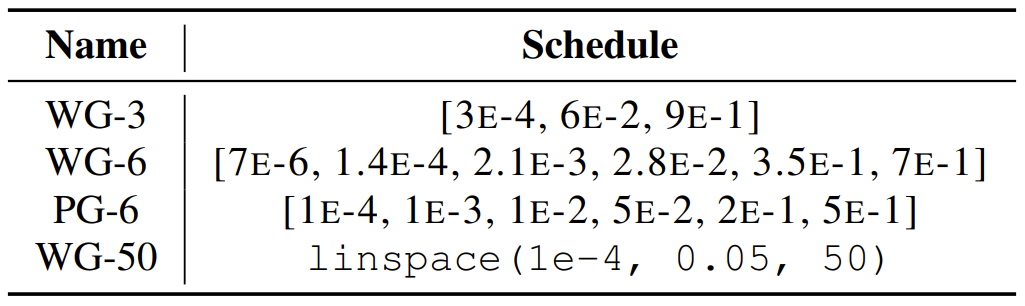

실험에 사용된 noise schedule

- Results

• SpecGrad는 주관적/객관적 성능 평가에서 모두 WaveGrad, PriorGrad 보다 우수한 성능을 보임
  - 특히 noise schedule 선택에 관계없이 SpecGrad의 성능이 가장 우수함

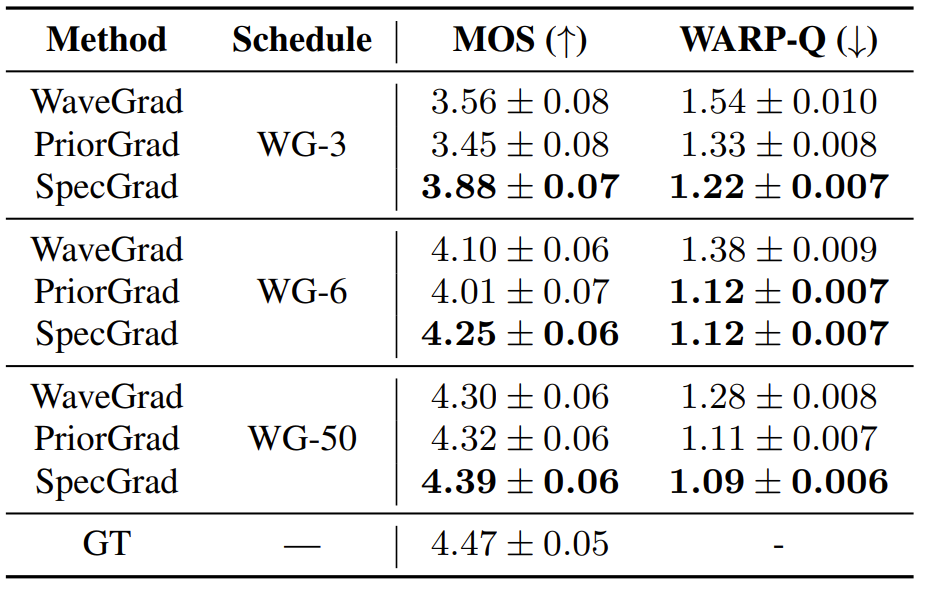

WaveGrad의 noise schedule에 따른 합성 품질 비교

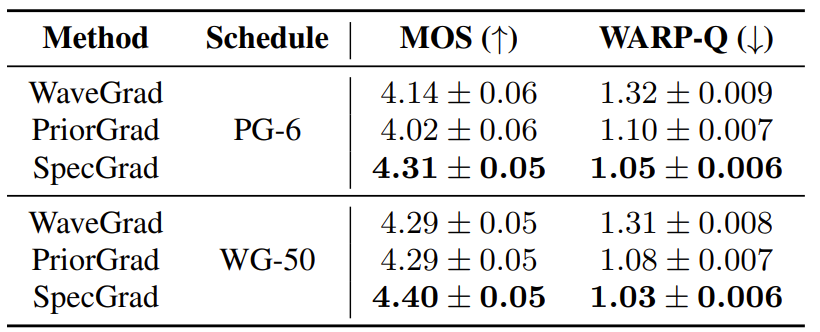

PriorGrad의 noise schedule에 따른 합성 품질 비교

• Side-by-Side test를 수행했을 때도 마찬가지로, SpecGrad의 성능이 WaveGrad, PriorGrad보다 우수한 것으로 나타남
  - SpecGrad는 conditioning log mel-spectrogram에 따라 high-frequecny component를 줄일 수 있기 때문
  - 결과적으로 frequency가 높아질수록 추정된 noise를 제거하는 양이 적어지기 때문에 artifact 방지가 가능

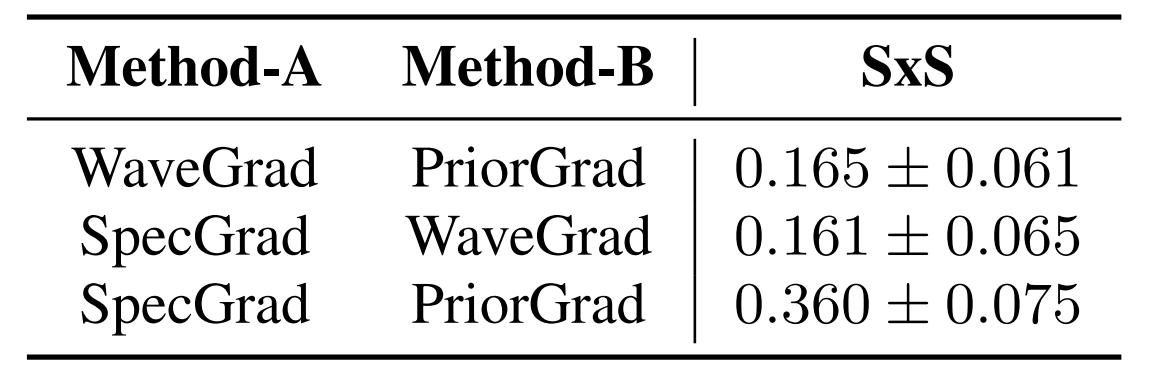

Side-by-Side test 결과

- Evaluation as Speech Enhancement Backend

• SpecGrad에 대한 robustness를 알아보기 위해, DDPM-based Vocoder를 speech enhancement의 backend로 사용
  - 결과적으로, SpecGrad의 성능이 WaveGrad, PriorGrad보다 우수하게 나타남

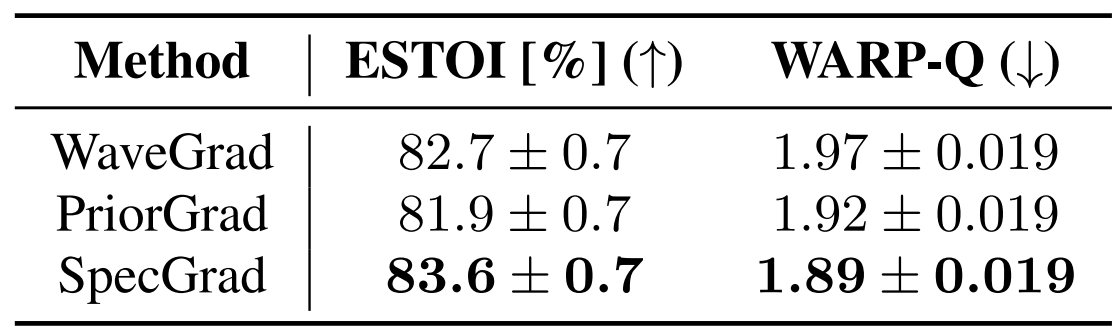

Speech Enhancement 환경에서의 실험 결과
