[Paper 리뷰] Attention-based Neural Network for End-to-End Music Separation

Attention-based Neural Network for End-to-End Music Separation

---

• End-to-End separation은 speech separation 분야에서 우수한 성능을 보였지만 music separation에서는 아직 접목되지 않음
• Sampling rate가 높은 dual channel data인 음악 신호를 모델링하기 위한 적절한 방법이 필요
• Attention-based End-to-End Music Separation
  • 멜로디, 톤과 같은 음악의 장기적인 특성을 캡처하기 위한 densely connected U-Net
  • Separation module에 multi-head attention과 dual-path transformer를 적용
• 논문 (CAAI 2023) : Paper Link

---

1. Introduction

• 대중음악은 동일한 track을 공유하는 여러 객체들을 포함하는 mono / binaural audio file
  • Music separation은 audio file을 여러 track들로 분리하는 작업
  • 음악을 반주(accompaniment), 보컬, 악기(드럼, 베이스, 그 외)로 분리
• 전통적인 music separation은 신호 처리나 수학적 decomposition에 기반을 두고 있음
  • Robust Principal Component Analysis (RPCA), Non-negative Matrix Factorization (NMF) 등
  • BUT, 이러한 전통적 접근 방식들은 복잡한 모델링을 필요로 함
• Deep learning-based 방식은 주로 음악을 time-domain sampling point를 2차원 spectrogram으로 변환하여 활용

  • Feature learning-based, End-to-End system의 두 가지 접근 방식
    - Feature learning-based 방식
    : Soft masking, multi-channel filtering 사용해 추정된 source spectrogram에서 분리를 수행
    - End-to-End 방식
    : 원본 audio waveform에서 분리된 waveform을 직접 계산
  • 대부분 magnitude spectrogram를 활용한 feature learning-based 방식에 집중하고 있어, end-to-end 방식에 대한 연구는 여전히 부족

-> 그래서 효과적인 time-domain end-to-end music separation 방식을 제안



• Attention-based End-to-End music separation
  • 신호의 phase information을 활용할 수 있는 front-end trainable encoder를 사용
    - Feature learning-based 방식에서 사용되는 Fourier transform 기반 T-F spectrogram을 대체
    - Time-domain sampling point를 사용해 입력 신호의 무결성을 보장 가능
    - 부정확한 phase 추정으로 인한 성능 손실 방지
  • Muisc separation module에 multi-head attention의 도입
    - Encoder 출력에 가중치 부여
    - 음악의 장거리 정보를 캡처
  • Dual-path transformer를 통한 intra-segment와 inter-segment 간 cross-modeling
    - RNN의 frame-level modeling과는 달리 segment scale로 modeling 가능
    - 멜로디, 장르와 같은 음악 시퀀스의 장기적 정보를 캡처 가능

< Overall of This Papaer >

• Stereo channel들 간의 정보를 효과적으로 캡처하는 front-end CNN encoder
• 다양한 악기 정보에 대해 가중치를 부여하는 mulit-head attention
• Dual-path transformer에 기반한 separation module

2. Proposed Network

• Attention, CNN 기반의 end-to-end music separation model은 크게 encoder, separtor, decoder로 이루어짐

  • Encoder는 1D convolution을 활용하는 $N$개의 블록으로 구성
    - Input feature map을 반복적으로 downsampling하여 다양한 scale의 high-dimensional feature를 얻기 위함
  • Separator는 encoding된 high-dimensional feature를 분리하고 decoder에 입력
  • Decoder는 deconvolution을 포함하는 블록으로 구성
    -  분리된 결과는 반복적으로 upsampling 되어 신호 scale을 복원하여, 분리된 target source의 time-domain waveform을 출력
  • Skip connection을 통해 encoder와 decoder 사이의 정보를 전달

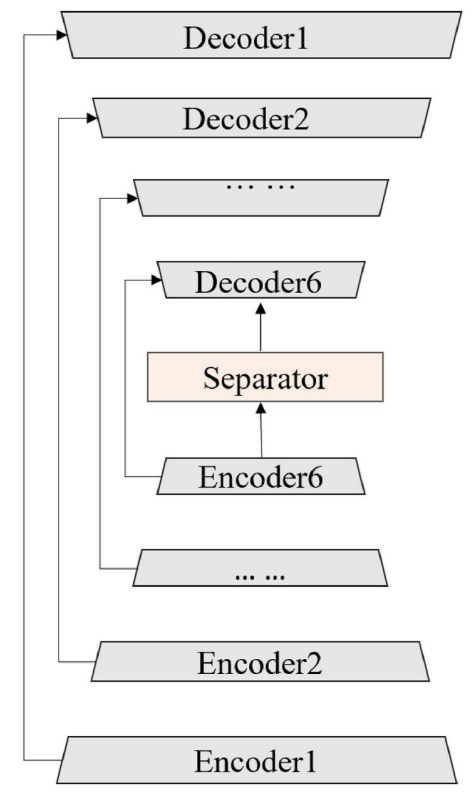

Attention-based Music Separation Model의 전체 구조

- Encoder and Decoder

• Convolution 연산은 신호의 channel correlation을 얻는데 효과적임
  • Convolution은 음악 신호의 inter-channel feature를 캡처할 수 있고, 입력 신호에 대한 Finite Impulse Response (FIR) filter로 근사할 수 있기 때문
  • 따라서, time-domain 신호에 대한 convolution 결과는 T-F domain representation으로 근사 가능
• Wave-U-Net, Conv-Tasnet의 separation module에 기반한 새로운 encoder 구조 설계
  • 1D convolution, GLU activation, depthwise separable convolution, Leaky-ReLU activation으로 구성
    - Depthwise separable convolution은 network의 깊이를 늘리면서 parameter 수를 효과적으로 줄일 수 있음
  • 음악 신호의 높은 sampling rate와 waveform의 dense 한 분포로 인해 상대적으로 큰 receptive field가 필요
    - Encoder의 input channel $C_{in} = C = 2$
    - 첫번째 encoding module의 output channel $C_{1} = 32$
    - 이후 이어지는 encoding module들의 output channel은 input channel의 두 배 ($C_{i} = 2C_{i-1}, i = 2,3, ... ,6$)
• Decoder 구조는 encoder와 대칭적으로 구성됨

  • transposed convolution을 중심으로 하는 deconvolution layer, Leaky-ReLU activation, 1D convolution, GLU activation으로 구성
  • Decoder의 역할
    1. Output feature map이 input feature map과 일치하도록 feature map의 크기를 복원하는 upsampling 역할
       : Tansposed convolution을 통해 upsampling이 수행됨
    2. 추출된 abstract information을 출력을 위한 speech waveform으로 복원
  • U-Net 구조와 비슷하게, 각 encoder, decoder module들은 skip connection을 통해 information exchange를 수행
    - 원본 신호에 직접 접근할 수 있는 장점을 제공

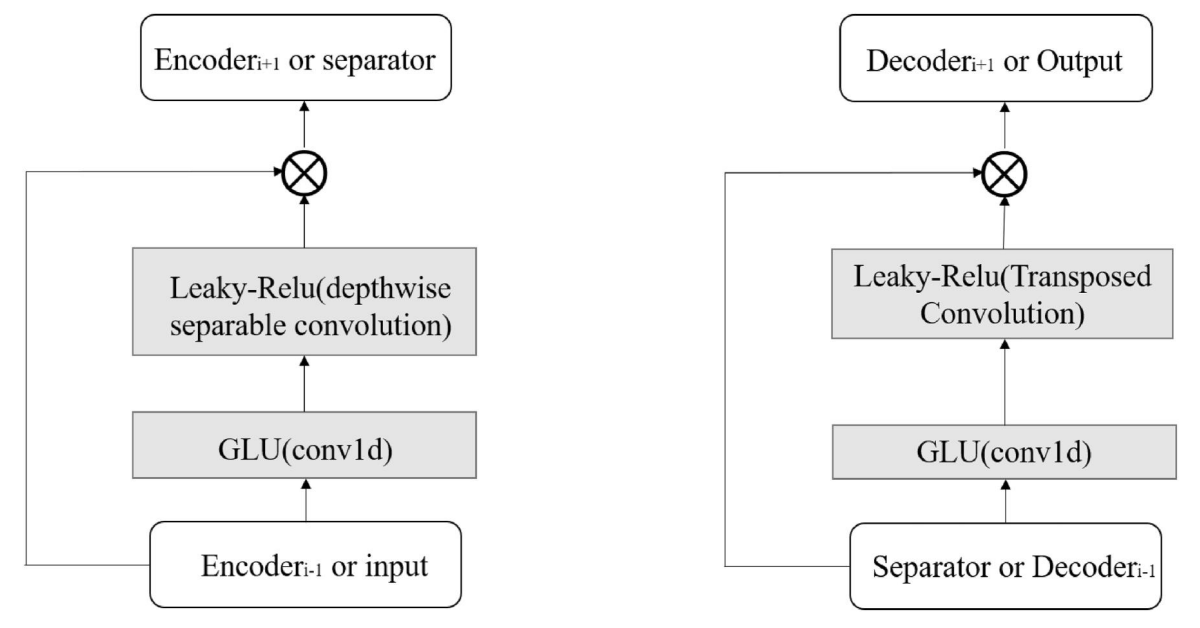

Encoder, Decoder 구조

- Separator based on Attention Mechanism

• Music separation 작업은 입력 신호의 장거리 관계를 캡처하는 것이 중요
  • 서로 다른 label 간 상관관계가 크기 때문
    - BUT, CNN encoder의 receptive filed 크기는 제한적임
  • 따라서, Separator에서 장거리 특징을 캡처할 수 있는 능력을 향상하는 것이 중요
• Separator에 attention mechanism을 도입
  • Convolution 된 vector representation에는 context-related information이 존재하므로 attention의 사용이 효과적임
    - Downsampling 된 출력에 가중치를 부여할 수도 있음
  • DPRNN은 매우 긴 시퀀스를 효과적으로 모델링할 수 있는 구조
    - 긴 입력 시퀀스를 작은 블록으로 나누고, intra-block과 inter-block 연산을 반복적으로 적용
• Attention mechanism과 DPRNN에 기반한 새로운 separator 구조 설계
  • Segmentation, Dual-path Transformer block, Overlap-add로 구성
  • Segmentation 단계
    1. Mix 된 음악 신호 $W \in R^{N \times L}$를 length $K$와 hop size $P$ 크기를 가지는 segment로 분리
       - $N$ : input feature dimension, $L$ : input audio sequence length
    2. 모든 segement들은 concatenate 되어 3D tensor $D \in R^{N \times K \times S}$ 를 생성
       - $S$ : segment의 총 개수
  • Separating 단계
    1. Dual-path Transformer를 통해 수행
       - Inter-segment Transformer와 Intra-segment Transformer로 구성
       - 각각 global inforamtion과 local information을 모델링
    2. Segementation 단계에서 얻어진 $D$가 여러 개의 dual-path separator로 전달됨
       - $B$ : dual-path transformer block 수
• Intra-segment & Inter-segment Transformer
  • Intra-segment Transformer는 $D$의 두 번째 차원에 대해 적용됨
    $\begin{align} &D^{intra}_{b} = IntraTransformer_{b} [ D^{inter}_{b-1} ] \\&= Transformer(D^{inter}_{b-1} [ :,:,i]), i=1,2, ..., S \end{align}$
  • 모든 segment의 정보는 $D$의 마지막 차원에 대한 Inter-segment Transformer를 통해 모델링 됨
    $\begin{align} &D^{inter}_{b} = InterTransformer_{b} [D^{intra}_{b-1} ] \\&= Transformer(D^{intra}_{b-1} [:,j,:]), j=1,2, ..., K \end{align}$
  • $b = 1, 2, ..., B$, $D^{inter}_{0} = D$
  • Intra-segment Transformer가 intra-segment를 모델링한 다음, Inter-segment Transformer가 block들의 information을 aggregation 하여 utterance-level information 모델링을 수행

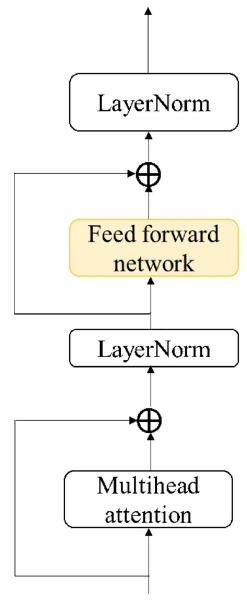

Transformer block 구조

• BiLSTM을 사용하여 현재 segment에 이전 segment의 정보를 반영할 수 있음
  • Transformer를 사용하면 separtor는 context-aware modeling을 도입할 수 있지만, 기존의 transformer 구조는 음악 신호의 시간적 순서를 활용하기 어려움
  • Transformer의 음성 embedding에 positional embedding을 추가하면 순서 정보를 반영할 수 있음
    - BUT, Positional embedding은 dual-path 구조에 적합하지 않고 적용 시 모델이 수렴하지 않음
  • BiLSTM을 사용하여 feed-forward network의 fully-connected layer를 개선

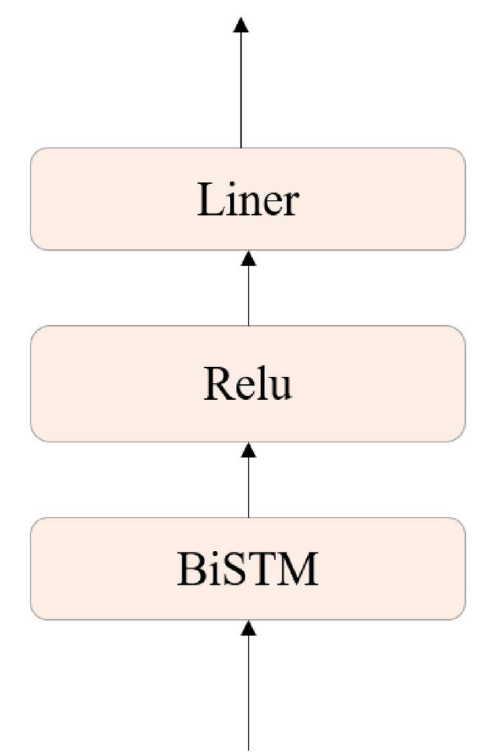

BiLSTM을 추가한 feed-forward network 구조

- Loss Function

• 대부분의 end-to-end 방식은 L1 Loss나 L2 Loss를 활용함
  • 추정값과 target 간의 절댓값 차이가 큰 경우, 최적화를 방해하고 학습의 정확성을 보장할 수 없음
  • 입력의 phase가 출력으로 직접 전달되지 않는 경우 phase shift가 발생할 수 있음
• 일반적인 L1, L2 Loss 대신 Relative Mean Squared Error (RMSE)를 사용하는 것이 좋음
  • $x$를 ground truth, $\bar{x}$를 추정값이라고 했을 때, MSE는 아래와 같음
    - $E_{mse} = (x-\bar{x})^{2}$
  • MSE를 확장하여 RMSE는 relative factor를 도입해 loss를 계산
    - $E_{rmse} = (\frac{ |x-\bar{x}|} {|x| + |\bar{x}| + \epsilon}) ^{2}$
    - $| |$ : 절댓값, $\epsilon$ : 0보다 큰 상수항 (0으로 나누어지는 것을 방지)
    - RMSE는 작은 값의 spectral point에 민감

3. Experiments

- Settings

• Dataset : MUSDB18HQ, MUSDB18 (드럼, 보컬, 베이스, 그 외에 대한 4개의 label)
• Comparisons : Open-Unmix, D3Net, Wave-U-Net, Conv-Tasnet

- Results

• SDR 측면에서 제안하는 방식이 다른 비교 모델들보다 좋은 성능을 보임
  - T-F domain의 D3Net과 비교했을 때, 제안하는 방식의 성능이 평균 0.15dB 더 높음

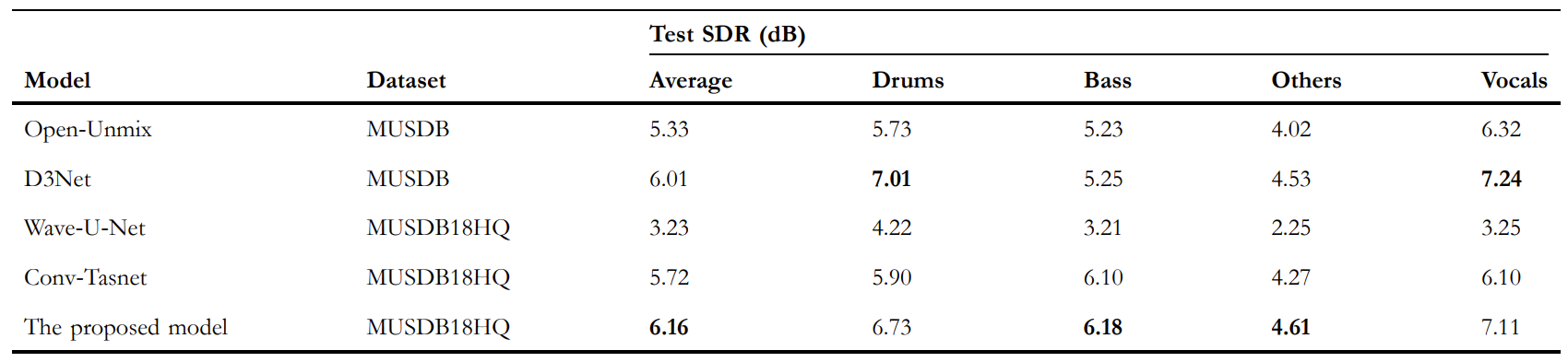

성능 비교 결과

• 추가적인 데이터를 사용해서 실험한 경우에도 제안한 방식이 가장 좋은 성능을 보임

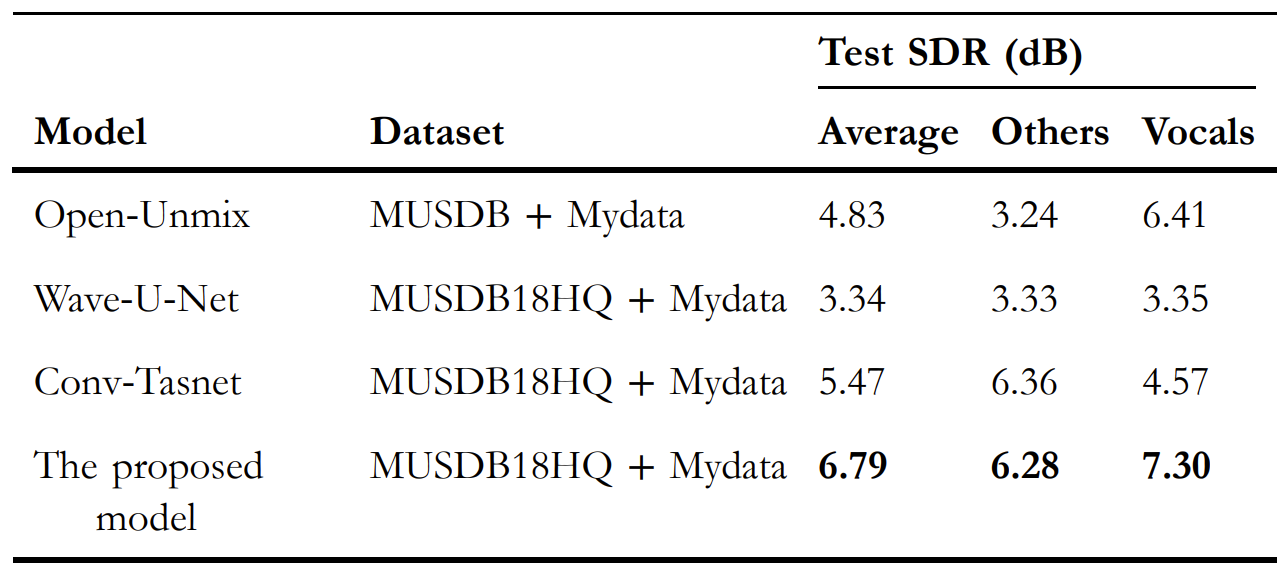

추가 데이터에 대한 실험 결과

• 주관적인 분리 품질 평가 역시 제안한 방식이 우수한 성능을 보임

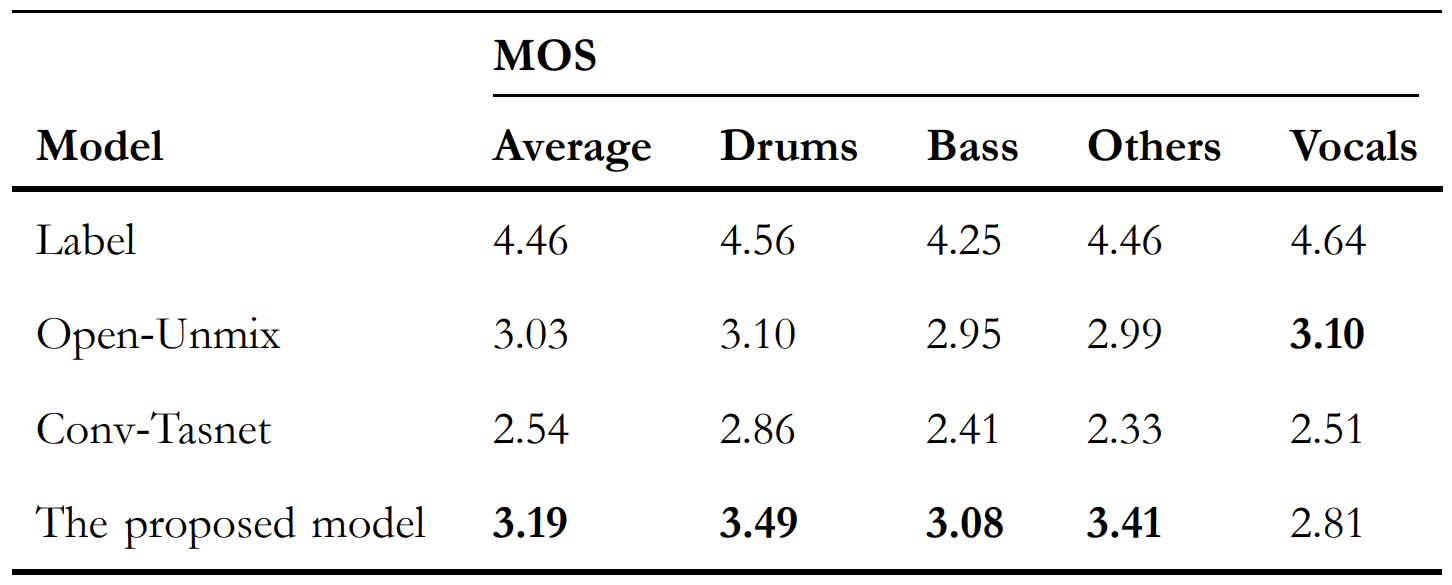

MOS에 기반한 주관적인 품질 평가 결과
